Порядок расчета:

1.     Предварительно размещаются источники света в освещаемом помещении. Наиболее  часто в практике встречаются случаи, когда светящая линия параллельна освещаемой поверхности.

Рис. 1

2.     Для простоты расчета положение расчетной точки выбирается так, чтобы ее проекция на плоскость расположения светящей линии совпадала с проекцией конца светящей линии на расчетную плоскость (точка Б рис.1 а) или посередине между рядами (точка А рис.2.5 а).

3.     В расчетной точке определяется условная освещенность е.

Для ее определения используют линейные изолюксы, которые строятся для каждого типа светильника. Пример линейных изолюкс для светильника ЛДР приведен на рис.1б [48; 49].

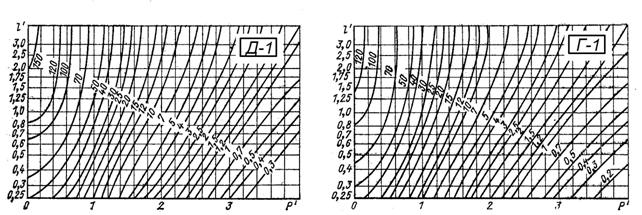

При отсутствии изолюкс для данного светильника используются кривые равной освещенности для различных типов кривых силы света (рис.2) [1].

Рис. 2

В обоих случаях кривые построены для плотности светового потока
Ф^’=1000 лм/м.  Значения е зависят от светораспределения светильника, p, h_p.

При этом плотность светового потока для непрерывных светящих линий определяется из выражения:

 ,

а для светящих линий с разрывами – из выражения

,

где Ф - световой поток; L – длина линии; l – длина отдельного сплошного элемента линии; l - длина разрыва.

Линия может считаться непрерывной, если имеет равномерно распределенные разрывы длиной . При  рекомендуется вести расчеты отдельно для каждого сплошного участка.

Для определения условной освещенности на изолюксе находится точка с координатами (р^’; l^’), где р^’=р/h_p, l^’=l/h_p.

Условная освещенность будет равна значению, указанному на ближайшей изолюксе.

4.     Для каждой расчетной точки определяют суммарную условную освещенность Sе.

5.     Выбирают точку с меньшей освещенностью.

6.     Для выбранной точки определяется линейная плотность потока

,

7.     По найденной плотности определяют световой поток

для непрерывных светящихся линий

для линий с разрывами

8.   По найденному потоку выбирают тип и мощность источника света.
